什么是推挽電路?
發布時間:2019-04-08 責任編輯:wenwei
【導讀】介紹推挽電路之前,先介紹功放的一些基本知識。從能量控制的觀點看,功放電路和電壓放大電路沒有本質區別,但后者的要求是使負載得到不失真的電壓信號,而前者的要求是獲得一定的不失真的輸出功率。在放大電路中,輸入信號在整個周期內都有電流流過,稱為甲類放大;如果只有大半個周期有電流流過,稱為甲乙類放大;如果只有半個周期電流流過,稱為乙類放大。

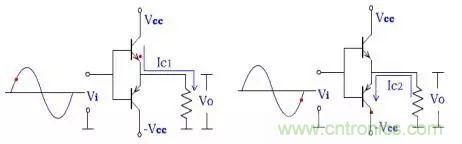

乙類雙電源互補對稱電路,也叫OCL電路。如下圖,兩晶體管分別為NPN管和PNP管,由于它們的特性相近,故稱為互補對稱管。靜態時,兩管的ICQ=0;有輸入信號時,兩管輪流導通,NPN在正半周導通(左圖),PNP在負半周導通(右圖),從而相互補充,使得始終有電流流過負載。既避免了輸出波形的嚴重失真,又提高了電路的效率。由于兩管互補對方的不足,工作性能對稱, 所以這種電路通常稱為互補對稱電路。

推挽電路(互補型電路),用兩個參數相同的三極管或MOSFET,以推挽方式存在於電路中,各負責正負半周的波形放大任務。功放的輸出級有兩個“臂”(兩組放大元件),一個“臂”的電流增加時,另一個“臂”的電流則減小,二者的狀態輪流轉換。對負載而言,好象是一個“臂”在推,一個“臂”在拉,共同完成電流輸出任務。如果輸出級的有兩個三極管,始終處于一個導通、一個截止的狀態,也就是兩個三級管推挽相連,這樣的電路結構稱為推拉式電路或圖騰柱(Totem- pole)輸出電路。
