NPN與PNP的區別與判別 !
發布時間:2019-09-29 責任編輯:wenwei
【導讀】NPN和PNP主要就是電流方向和電壓正負不同,說得“專業”一點,就是“極性”問題。
NPN 是用 B→E 的電流(IB)控制 C→E 的電流(IC),E極電位最低,且正常放大時通常C極電位最高,即 VC > VB > VE
PNP 是用 E→B 的電流(IB)控制 E→C 的電流(IC),E極電位最高,且正常放大時通常C極電位最低,即 VC < VB < VE

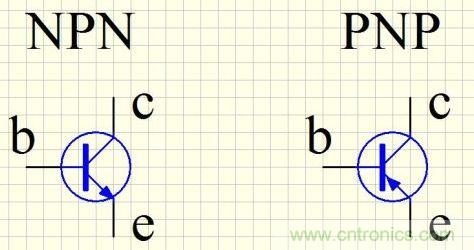

總之 VB 一般都是在中間,VC 和 VE 在兩邊,這跟通常的 BJT 符號中的位置是一致的,你可以利用這個幫助你的形象思維和記憶。而且BJT的各極之間雖然不是純電阻,但電壓方向和電流方向同樣是一致的,不會出現電流從低電位處流行高電位的情況。

如今流行的電路圖畫法,通常習慣“陽上陰下”,也就是“正電源在上負電源在下”。那NPN電路中,E 最終都是接到地板(直接或間接),C 最終都是接到天花板(直接或間接)。PNP電路則相反,C 最終都是接到地板(直接或間接),E 最終都是接到天花板(直接或間接)。這也是為了滿足上面的VC 和 VE的關系。一般的電路中,有了NPN的,你就可以按“上下對稱交換”的方法得到 PNP 的版本。無論何時,只要滿足上面的6個“極性”關系(4個電流方向和2個電壓不等式),BJT電路就可能正常工作。當然,要保證正常工作,還必須保證這些電壓、電流滿足一些進一步的定量條件,即所謂“工作點”條件。
對于NPN電路:
對于共射組態,可以粗略理解為把VE當作“固定”參考點,通過控制VB來控制VBE(VBE=VB-VE),從而控制IB,并進一步控制IC(從電位更高的地方流進C極,你也可以把C極看作朝上的進水的漏斗)。
對于共基組態,可以理解為把VB當作固定參考點,通過控制VE來控制VBE(VBE=VB-VE),從而控制IB,并進一步控制IC。
如果所需的輸出信號不是電流形式,而是電壓形式,這時就在 C 極加一個電阻 RC,把 IC 變成電壓 IC*RC。但為滿足 VC>VE, RC 另一端不接地,而接正電源。
而且純粹從BJT本身角度,而不考慮輸入信號從哪里來,共射組態和共基組態其實很相似,反正都是控制VBE,只不過一個“固定” VE,改變VB,一個固定VB,改變VE。
對于共射組態,沒有“固定參考點”了,可以理解為利用VBE隨IC或IE變化較小的特性,使得不論輸出電流IE怎么變化(當然也有個限度),VE基本上始終跟隨VB變化(VE=VB-VBE),VB升高,VE也升高,VB降低,VE也降低,這就是電壓跟隨器的名稱的由來。
PNP電路跟NPN是對稱的,例如:
對于共射組態,可以粗略理解為把VE當作“固定”參考點,通過控制VB來控制VEB(VEB=VE-VB),從而控制IB,并進一步控制IC(從C極流向電位更低的地方,你也可以把C極看作朝下的出水管)。
對于共基組態,可以理解為把VB當作固定參考點,通過控制VE來控制VEB(VEB=VE-VB),從而控制IB,并進一步控制IC。
……
上面所有的VE的“固定”二字都加了引號。因?yàn)镋點有時是串聯負反饋的引入點,這時VE也是變化的,但這個變化是反饋信號,即由VB變化這個因造成的果。
