一、 核心定義：不止于“中間”的電路橋梁
中間繼電器，本質上是利用小電流（或低電壓）控制大電流（或高電壓）通斷的電磁開關裝置。它的“中間”二字，形象地描述了其核心職能：位于控制器（如PLC、單片機）的輸出端與執行機構（如接觸器、電機、指示燈）之間，起到電氣隔離、信號轉換、多路控制及功率放大的關鍵作用。
二、 工作原理與內部結構：電磁力的精妙轉換
其工作原理基于經典的電磁效應：
●輸入激勵：當線圈兩端施加額定電壓時，產生電磁力。
●機械動作：電磁力吸引內部的銜鐵，帶動觸點動作。
●電路通斷：使常開觸點閉合，常閉觸點斷開，從而控制負載回路。
●復位：線圈斷電后，電磁力消失，簧片或彈簧使觸點復位。
一個典型的中間繼電器包含線圈、鐵芯、銜鐵、返回彈簧及多組常開/常閉觸點。其結構設計確保了動作的快速性與可靠性。
三、 關鍵性能參數與選型指南

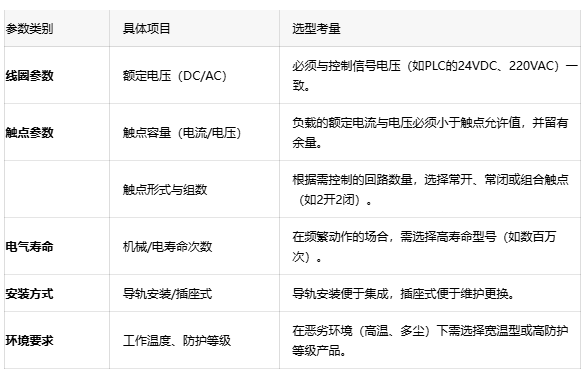

選型時需綜合考慮以下核心參數，確保與系統匹配：
黃金法則：線圈電壓匹配是前提，觸點容量余量是保障，環境適應性是關鍵。
四、 經典與擴展應用場景
●基礎隔離與放大：將PLC的弱電控制信號（24VDC）轉換為控制接觸器線圈的強電信號（220VAC）。
●多路控制擴展：用一路輸入信號，通過多組觸點同時控制多個負載或信號燈。
●邏輯轉換：利用常閉觸點實現“非”邏輯功能，或在互鎖電路中扮演關鍵角色。
●在智能控制中的新角色：在現代系統中，它常作為安全隔離環節，防止執行側的浪涌或干擾損壞精密的控制芯片。
五、 常見問題與維護要點
●觸點粘連或氧化：負載過大或頻繁通斷導致。解決方案：選用更高觸點容量的繼電器或增加滅弧電路。
●線圈燒毀：供電電壓長期過高或線圈短路。務必確保供電穩定。
●噪聲與抖動：安裝不牢固或電壓在動作臨界值附近。確保緊固安裝并使用穩定電源。
●維護建議：定期檢查觸點狀態，在預測性維護中，監測其動作次數和線圈溫升。
