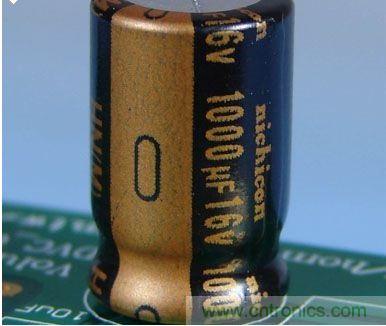

電解電容外面有一條很粗的白線，白線里面有一行負號，那邊的一級就是負極。另一邊就是正極。用表測時，按容量選檔位。4700pf左右用10k檔容量再小用表就很難測了。方法是兩表筆分別接觸兩電極，每次測時先把電容器放電。電阻大的那次黑筆接的那一極是正極。



電容正負極 電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。

　　

當我們不知道電容的正負極時，可以用萬用表來測量。電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流增加(漏電阻減小)。這樣，我們先假定某極為“+”極，萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度(表針靠左阻值大)，對于數字萬用表來說可以直接讀出讀數。然后將電容放電(兩根引線碰一下)，然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左(或阻值大)的那次，黑表筆接的就是電解電容的正極。


　　

　　

　　

一種是常見的鉭電容，為長方體形狀，有“-”標記的一端為正;

　　

另外還有一種銀色的表貼電容，想來應該是鋁電解。 上面為圓形，下面為方形，在光驅電路板上很常見。 這種電容則是有“-”標記的一端為負。

　　

發光二極管：顏色有紅、黃、綠、藍之分，亮度分普亮、高亮、超亮三個等級，常用的封裝形式有三類：0805、1206、1210

　　

二極管：根據所承受電流的的限度，封裝形式大致分為兩類，小電流型(如1N4148)封裝為1206，大電流型(如IN4007)暫沒有具體封裝形式，只能給出具體尺寸：5.5 X 3 X 0.5

　　

　　

無極性電容下述兩類封裝最為常見，即0805、0603;

　　

電容正負極 有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體分類如下：

　　

類型 封裝形式 耐壓

 A    3216    10V

 B    3528    16V

 C    6032    25V

 D    7343    35V

　　

貼片鉭電容的封裝是分為A型(3216)，B型(3528)， C型(6032)， D型(7343)，E型(7845)。有斜角的是表示正極,(小三角的表示正極?不知道!)

　　

撥碼開關、晶振：等在市場都可以找到不同規格的貼片封裝，其性能價格會根據他們的引腳鍍層、標稱頻率以及段位相關聯。

　　

電阻：和無極性電容相仿，最為常見的有0805、0603兩類，不同的是，她可以以排阻的身份出現，四位、八位都有，具體封裝樣式可參照MD16仿真版，也可以到設計所內部PCB庫查詢。

　　

　　

ABCD四類型的封裝形式則為其具體尺寸,標注形式為L(zhǎng) X S X H

　　

1210具體尺寸與電解電容B類3528類型相同

　　

0805具體尺寸：2.0 X 1.25 X 0.5

　　

1206具體尺寸：3.0 X 1.5 0X 0.5
