【導讀】音頻變壓器作為工作在20Hz-20kHz頻率范圍的關鍵電磁元件，承擔著信號耦合、阻抗匹配與電氣隔離的核心功能。其工作原理基于電磁感應定律，通過初級繞組將電信號轉化為交變磁場，再由次級繞組重構為電信號。理想情況下應實現波形零失真?zhèn)鬏?，但實際應用中受磁芯非線性、漏感和分布電容等因素影響，需通過材料與結構創新優化頻響特性。隨著高保真音頻設備與智能硬件普及，全球音頻變壓器市場年增長率達8.5%，其中亞太地區增速高達12%（中國占60%份額），驅動技術創新與成本競爭同步升級。
音頻變壓器作為工作在20Hz-20kHz頻率范圍的關鍵電磁元件，承擔著信號耦合、阻抗匹配與電氣隔離的核心功能。其工作原理基于電磁感應定律，通過初級繞組將電信號轉化為交變磁場，再由次級繞組重構為電信號。理想情況下應實現波形零失真?zhèn)鬏?，但實際應用中受磁芯非線性、漏感和分布電容等因素影響，需通過材料與結構創新優化頻響特性。隨著高保真音頻設備與智能硬件普及，全球音頻變壓器市場年增長率達8.5%，其中亞太地區增速高達12%（中國占60%份額），驅動技術創新與成本競爭同步升級。
性能優勢的技術根源
電磁隔離與噪聲抑制
音頻變壓器通過1500Vrms以上的電氣隔離（如Tamura MET-60），有效阻斷地環路噪聲與電源干擾，在醫療設備中可降低90%以上的共模噪聲。三層屏蔽結構（銅箔+高磁導率合金+鐵氧體磁環）將輻射EMI抑制至60dB以上，解決了汽車音響系統因點火脈沖導致的“嗡嗡”聲問題。
阻抗匹配精度控制
阻抗匹配誤差需控制在±10%以內（駐波比VSWR<1.22），以防止信號反射失真。通過精確匝數比設計（如1：1或10K：10K）和低損耗無氧銅繞組，使600Ω麥克風輸出與10kΩ前置放大器實現高效能量傳輸。高頻段（>10kHz）采用并聯電容補償漏感，保障全頻帶傳輸效率＞87%。
諧波失真抑制
磁芯非線性是諧波失真的主因。采用坡莫合金磁芯（導磁率μ>50，000）比硅鋼片磁通量高百倍，結合氣隙設計將總諧波失真（THD）壓縮至0.05%以下（如UMI Audio增強器）。國產波謨合金導磁率僅為進口材料的一半，導致500Hz以下三次諧波失真顯著增加，聽感上表現為中低頻渾濁。
應用場景的技術差異化
消費電子：智能手機與便攜音響選用SMD封裝變壓器（如TDK ALT系列），尺寸僅10.4×7.87mm，通過±1dB頻響保障基礎音質。
專業音頻：錄音棚調音臺依賴坡莫合金變壓器（如Jensen JT-11P-HPC），20Hz-40kHz±0.5dB頻響與0.05% THD滿足母帶級需求。國產復刻版通過雙線并繞工藝將售價降至進口1/3（88元 vs 300元），但低頻失真仍差距明顯。
醫療/工業：圣元EEIO-YP78W采用環形結構，漏磁減少40%，在-40℃環境穩定啟動，IP67防護等級支持浸泡工況3。
高壓廣播：250W電子管擴音機使用CD型鐵芯，雙線包分段繞制將漏感壓縮至19mH，保障80～10000Hz±1dB頻響，耐受1250V屏極電壓。
成本結構與選型要則
元器件成本解析
磁芯材料占比35%（坡莫合金較鐵氧體貴3倍），繞組工藝占30%，絕緣處理占25%。消費級變壓器單價10-40元（如Triad TY-145P），Hi-Fi級坡莫合金型號達200-500元，醫療定制款成本超千元。
選型決策矩陣
1. 頻響需求：消費電子選±3dB（300Hz-100kHz），Hi-Fi設備需±0.5dB（20Hz-40kHz）
2. 隔離強度：工業設備選1500Vrms，醫療設備需2500V DC以上
3. 失真容忍度：語音傳輸容忍1% THD，高保真音響要求<0.1%
4. 溫升預算：環形變壓器溫升ΔT<15K，EI型可達30K
國際與國內頭部原廠全景對比

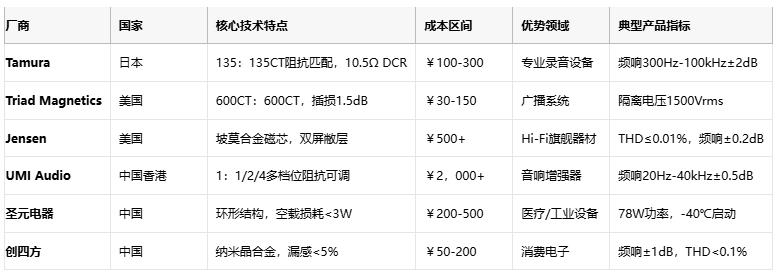

下表綜合關鍵參數與市場定位，數據源自廠商規格書及分銷商報價（2025年更新）：
國產替代突破點
國內廠商通過環形磁芯工藝（如創四方）將漏感降低30%，成本比國際同類低20%。但在高端領域仍存差距：進口坡莫合金變壓器低頻失真（100Hz）比國產低60%，導磁率高出一倍。UMI Audio通過動態負載補償技術將三次諧波失真壓縮至0.05%，接近Jensen水平。
創新趨勢與結語
材料與集成化演進
●納米晶合金磁芯：導磁率突破100，000，飽和磁通密度（Bsat）達1.35T，高頻損耗降低40%
●壓電變壓器：替代傳統電磁結構，厚度減少80%，適配TWS耳機
●模塊化集成：將ADC與變壓器共封（如ADI AD7124方案），減少寄生電容30%
音頻變壓器在電氣隔離與音質保真間構建了不可替代的橋梁。國際品牌憑借坡莫合金材料與精密繞線工藝主導高端市場；中國廠商通過環形結構創新與成本控制搶占消費電子與工業領域。選型本質是頻響、失真、成本的三角平衡——專業音頻優先考量THD與頻寬，消費電子聚焦尺寸與性價比。未來隨著納米晶合金國產化突破，中國制造有望在Hi-Fi領域?qū)崿F(xiàn)技術逆襲。
