【導讀】工程師對元器件和電路設計的識別用的最多的就是測量儀器：萬用表。今天小編要講的就是反向驅動器的測量方法及原理，用萬用表可以解決外還能用什么更簡單明了的方法識別呢？請看下文分解。
普通電路測量離不開萬用表，可以說這個測量儀器是工程師必備工具之一。針對于反向驅動器的測量方法及原理，是今天本文中將向大家說明的。
下面我們以ULN2003ag集成塊為例來解釋如何識別集成塊的好壞問題。我們都知道ULN2003是七路反向驅動器，通常用來驅動繼電器來控制外設。因此其工作原理為：當輸入端為低電平時ULN2003輸出端為高電平，繼電器得電吸合。輸入兼容各種類型的邏輯電路，輸出口最高電壓50V。

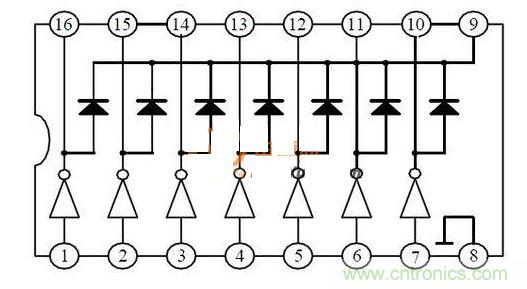

引腳圖
經過上文中的原理與作用講解，我們推薦可以使用單片檢測方法。首先，測VCC與GND間的阻值(16與8腳之間)，是否短路。其次，測輸入端1234567腳與8間的阻值，應該是相等，或者相差不大。然后，測輸出端9101112131415腳與8間的阻值，應該是相等，或者相差不大。在電路中的檢測方法為：由于各路會受到外接電阻的影響，最好是再拿一塊正常的電路板，對比測量相同腳位的電阻。或者在有輸入時，測量對應腳的輸出電壓。
