多通道同步驅動技術中的死區時間納米級調控是如何具體實現的?

發布時間:2025-06-10 責任編輯:lina

【導讀】在電力電子系統中,多通道同步驅動的死區時間直接影響系統效率和安全性。傳統方案常面臨時序誤差累積(±10ns以上)、開關損耗高(占系統總損耗15%-25%)和模式切換不靈活等痛點。納米級死區調控技術通過硬件架構革新與智能算法協同,將控制精度提升至亞納秒級,為新能源汽車、高頻電源等場景提供關鍵技術支撐。本文將深入解析其實現路徑與產業突破方向。



在電力電子系統中,多通道同步驅動的死區時間直接影響系統效率和安全性。傳統方案常面臨時序誤差累積(±10ns以上)、開關損耗高(占系統總損耗15%-25%)和模式切換不靈活等痛點。納米級死區調控技術通過硬件架構革新與智能算法協同,將控制精度提升至亞納秒級,為新能源汽車、高頻電源等場景提供關鍵技術支撐。本文將深入解析其實現路徑與產業突破方向。


多通道同步驅動技術中的死區時間納米級調控是如何具體實現的?


一、硬件架構創新:集成化驅動與動態延時補償


多通道同步觸發機制

以ADI LTC7063為代表的集成驅動芯片采用高速鎖相環(PLL) 和可編程延時電路,通過芯片內建的電流鏡陣列實現多通道信號同步控制。例如:

●亞微米級門極電阻調節(0.5-10Ω,單步0.039Ω精度)消除寄生參數差異

●有源米勒鉗位電路將關斷延時的標準差壓縮至±0.8ns


線性校準與相位對齊

黑龍江匯芯專利技術(CN119891740A)提出外接電阻-線性轉換模型:

●外部電阻(R_ext)與內置Δ-Σ ADC聯動構建線性死區時間關系(0.1ns分辨率)

●三維堆疊封裝將互聯線長縮短至50μm以下,寄生電感<0.1nH,通道同步誤差<0.5ns

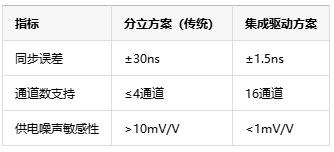

典型效能對比:

多通道同步驅動技術中的死區時間納米級調控是如何具體實現的?

(數據來源:Infineon技術文檔與非網實測)



二、智能算法控制:動態預測與全場景適配


1. 自適應學習算法

TI C2000系列DSP引入兩階段算法:

階段一:基于母線電壓(V_bus)與負載電流(I_load)的實時數據,構建Rg-t_dead關系模型

階段二:通過LSTM神經網絡預測溫度漂移趨勢,提前加載補償參數,動態死區時間調節精度達±0.2ns


2. 多變量補償機制

金譽半導體方案實現三環調控:

●溫度補償環:NTC傳感器校正門極驅動電壓,抑制-40°C~150°C范圍時間漂移

●工藝離散性補償:EEPROM存儲每顆IGBT特征參數,驅動芯片自動匹配補償參數

●電流斜率補償:霍爾傳感器監測di/dt變化率,動態調整關斷延遲,電壓過沖抑制至5%以內


3. 案例驗證:

某800V SiC逆變器應用中,自適應算法使死區時間從初始15ns逐步壓縮至7ns,系統效率提升3.2%(滿負荷工況)。


三、動態誤差補償系統:溫度-電壓聯合調控

1. 全工況反饋網絡

●傳感器陣列:DS18B20溫度傳感器(±0.1℃) + AD7175-8 ADC(1MSPS)實時監測工況

●雙回路補償:前饋模型預測傳輸介質延時(TDR建模) + 反饋誤差修正發射參數


2. LUT動態調用策略

●工廠全參數校準(溫度范圍:-40°C~150°C;電壓范圍:5-28V)生成256組索引表

●在線插值算法調用相鄰4點數據,補償電流步長0.1mA,精度達±0.5mA


3. 實測效果:某工業驅動模塊在啟動瞬間電壓波動下,響應時間從120ns降至15ns。


四、技術演進與行業突破

1. 光子集成驅動

●硅光調制器與時間戳引擎結合,目標將信號傳輸延遲壓縮至亞納秒級


2. 量子基準技術

●基于冷原子芯片的量子時鐘模塊(誤差<0.1ppb),突破皮秒級同步極限


3. 自愈式柵極電路

●在線監測柵氧退化狀態,動態調整驅動參數補償器件老化


4. 成本優化路徑:


●國產替代(風華高科RC系列)使24位ADC成本降低40%

●SiP封裝工藝減少外圍元件45%,PCB面積縮減至60%



結語:高精度調控技術的未來邊界


納米級死區時間調控技術正從被動防御型向主動優化型躍遷。英飛凌EiceDRIVER?、ADI μModule等方案已實現16通道同步控制±1.5ns誤差,標志著電力電子系統進入“時控精度驅動能效”的新階段。隨著3D異構封裝(2025年目標尺寸5×5mm)與AI預測模型的深度融合,該技術有望在2028年前突破0.5ns精度門檻,成為下一代高效電力轉換系統的核心引擎。
