【導讀】PCB板 layout對防靜電影響重大，所以必須在layout前就得考慮ESD防護問題，而不是在板子出來后才加以修正。加TVS diode絕對是簡單而實用的防ESD方式，但它還是需要在畫線路圖時就選好具體料號或封裝，并在PCB上留好位置，一旦在測試當中沒辦法通過時就可以把它加上再測，當然，如果不加TVS也能通過那就更好了。如果沒留位置且測試通不過，這是件麻煩事。TVS應用時需要考慮layout，需要考慮泄放路徑的最短化，再好的TVS如果layout不好，它同樣沒辦法起到防ESD的作用。

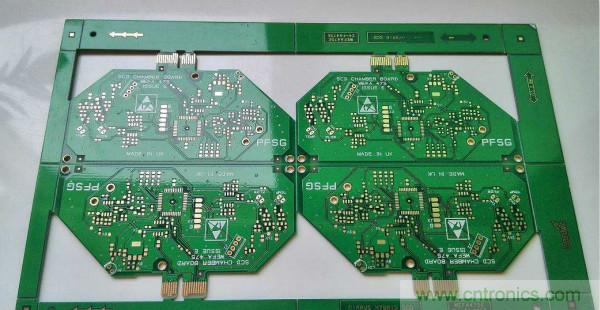

不管選擇怎樣的TVS器件，它們?cè)陔娐钒迳系牟季址浅Ｖ匾?。盡可能使用多層PCB，相對于雙層PCB而言，地平面和電源平面，以及排列緊密的信號線-地線間距能夠減少共模阻抗和感性耦合，使之達到雙面PCB的1/10和1/100。TVS布局前的導線長度應該減到最小，因?yàn)榭焖?0.7ns)ESD放電電流在電感性布線上感應出很高的電壓尖峰，影響ESD保護的性能。
對于便攜式設備來說，各類集成電路的復雜性和精密度的提高使它們對ESD也更加敏感，以往的通用回路設計也不再適合。合理的PCB布局最重要的是要在使用TVS二極管保護ESD損害的同時避免自感。ESD設計很可能會在回路中引起寄生自感，會對回路有強大的電壓沖擊，導致超出IC的承受極限而造成損壞。負載產生的自感電壓與電源變化強度成正比，ESD沖擊的瞬變特征易于誘發高強自感。減小寄生自感的基本原則是盡可能縮短分流回路，必須考慮到包括接地回路、TVS和被保護線路之間的回路，以及由接口到TVS的通路等所有因素。所以，TVS器件應與接口盡量接近（直接就近瀉放ESD 干擾，避免串入后續電路），與被保護線路盡量接近（畫版時原則上要靠近被保護的芯片），這樣才會減少自感耦合到其它鄰近線路上的機會。
在電路板設計中還應注意以下幾點：
1． 避免在保護線路附近走比較關鍵的信號線；
2． 盡量將接口安排在同一個邊上；
3． 避免被保護回路和未實施保護的回路并聯；
4． 各類信號線及其饋線所形成的回路所環繞面積要盡量小，必要時可考慮改變信號線或接地線的位置；
5． 將接口信號線路和接地線路直接接到保護器件上，然后再進入回路的其它部分；
6． 將復位、中斷、控制信號遠離輸入/輸出口，遠離PCB的邊緣；
7． 在可能的地方都加入接地點；
8． 采用高集成度器件，二極管陣列不但可以大大節約線路板上的空間，而且減少了由于回路復雜可能誘發的寄生性線路自感的影響。
